富力通KT123应急广播系统介绍20200109

![](/media/202206//20220606170939343639.jpeg) **技术说明书**

**文档版本：2.2**

## 发布时间：2019-12-20

非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文的部分或全部， 并不得以任何形式传播。

版本 2.1

等级 开放 □内部 □受控

类型 □讨论版 □测试版 正式版

**拟定记录**

**拟定日期**

**拟定人**

**版本号**

**审核人**

**修订说明**

2018/03/15

王克洋

Version2.1

**分发列表**

**发件**

**收件**

**发布日期**

**生效日期**

![](/media/202206//20220606170939368686.jpeg)

北京富力通信息技术有限公司

公司地址： 北京市顺义区南彩镇彩达三街一号茂华工场 3 号厂房 2 层（101399） 公司网址： [http://www.fulitong.com.cn](http://www.fulitong.com.cn/)

服务邮箱： [support@fulitong.com.cn](mailto:support@fulitong.com.cn) 服务电话： 010-58237018/19/20

公司传真： 010-58237020

**声 明**

本资料著作权属北京富力通信息技术有限公司所有。未经著作权人书面许可，任何单位或个人不得以任何方式摘录、复制或翻译。

侵权必究。

在本手册中提及的其他产品或公司的名称可能是其各自所有者的商标或商名。在未经北京富力通信息技术有限公司或第三方商标或商名所有者事先书面同意的情况下，本手册不以任何方式授予阅读者任何使用本手册上出现的任何标记的许可或权利。

本产品符合关于环境保护和人身安全方面的设计要求，产品的存放、使用和弃置应遵照产品手册、相关合同或相关国法律、法规的要求进行。

由于产品和技术的不断更新、完善，本资料中的内容可能与实际产品不完全相符， 敬请谅解。如需查询产品的更新情况，请联系当地办事处。

[若需了解最新的资料信息，请访问网站 http：//www.fulitong.com.cn](http://www.fulitong.com.cn/)

**目录**

1. [前言 4](#_bookmark0)
2. [概述 5](#_bookmark1)
   1. [系统建设目标 5](#_bookmark2)
   2. [设计原则 5](#_bookmark3)
   3. [遵循的规范和标准 6](#_bookmark4)
   4. [设备运行环境条件 6](#_bookmark5)
3. [系统介绍 8](#_bookmark6)
   1. [系统优势 8](#_bookmark7)
   2. [系统主要功能 8](#_bookmark8)
      1. [多种广播功能 8](#_bookmark9)
      2. [语音通信功能 9](#_bookmark10)
      3. [综合管理功能 10](#_bookmark11)
   3. [系统架构 14](#_bookmark12)
      1. [基于标准 SIP 协议的广播服务器 15](#_bookmark13)
      2. [广播客户端及软件 15](#_bookmark14)
      3. [通信传输部分 15](#_bookmark15)
      4. [终端音箱 15](#_bookmark16)
   4. [广播系统布置方案 16](#_bookmark17)
4. [系统主要设备参数 17](#_bookmark18)

[4.1 KT123 系统 17](#_bookmark19)

* 1. [IP 网络广播控制主机（音频服务器） 18](#_bookmark20)
  2. KXY12 矿用普通广播音箱 错误!未定义书签。
  3. [KXY12（A）矿用高级广播音箱 19](#_bookmark21)
  4. [KDW660/12B 矿用隔爆兼本安直流稳压电源 19](#_bookmark22)
  5. [桌面式 IP 广播寻呼台技术规格 20](#_bookmark23)
  6. 调度广播音箱 错误!未定义书签。

1. [系统主要设备清单 21](#_bookmark24)
2. 富力通矿用广播系统部分工程案例 **错误!未定义书签。**
3. KT123 广播系统设备资质 **错误!未定义书签。**
   1. KT123 系统安标证书 **错误!未定义书签。**
   2. KXY12 矿用广播音箱安标证书 **错误!未定义书签。**
   3. KXY12 矿用广播音箱防爆证书 **错误!未定义书签。**
   4. KXY12（A）矿用广播音箱煤安证书 **错误!未定义书签。**
   5. KXY12（A）矿用广播音箱防爆证书 **错误!未定义书签。**
   6. KDW660/12B 矿用隔爆兼本安电源煤安证书 **错误!未定义书签。**
   7. KDW660/12B 矿用隔爆兼本安电源防爆证书 **错误!未定义书签。**

# 前言

根据国家安全监控总局、国家煤矿安监局关于建设完善煤矿井下安全避险“六大系统”的通知，解决当矿山因瓦斯、水、火、冲击地压等突发性自然灾害事故时能够及时、正确的撤离、并给出有效的抢救处理措施，最大限度地减少灾害影响，减少人员、财产损失，也可在工作中做好安全的宣传和教育，提高安全意识，使得安全生产的理念深入人心。

在矿井灾害事故发生之前或事故发生过程中，提前将预警信息的快速、大面积传达给到井下每一个人员，对矿井的安全起到很大的作用。但因矿井的特殊工作环境，矿井内部的信息交流都是通过电话或口头的方式，无法满足现代化矿井安全的需要。为此建立一个数字信息化的数控广播系统势在必行。由于煤矿井下面积比较大，区域分布比较广，根据井下实际情况及功能要求，采用 IP

网络广播系统，将音频信号以标准 IP 包形式在井下局域网上进行传送，解决传统广播系统存在的长距离音频功率传送布线困难、损耗大、音质不佳、维护管理复杂、互动性能差等问题。另外，该系统的对讲功能可以在紧急情况下，及早将危险区域的状况向调度汇报，为及时掌握前方状况增加了一个有效途径。

让矿工在空余的时间可以接受安全教育、接收调度指挥命令或者通过轻松音乐缓解矿工的疲劳。如在煤矿井下候车室可以播放安全标语、新闻和轻松的音乐，解决以前矿工上井前在候车室无事可干、无聊耗时间的问题。既能宣传安全教育又能陶冶矿工情操。最主要是在矿井安全出现紧急情况时，可以在调度指挥中心，通过广播系统向井下最危险的地点下达安全指令，紧急避险，从而有效的指导人员的安全撤离，达到遇到险情能在三分钟内传达到井下每一个职工的要求。

北京富力通信息技术有限公司采用国内较为领先的 IP 广播技术结合我国矿井实际情况，开发研制了煤矿应急广播系统通信（KT123）。系统由广播服务器、KXY12 矿用本质安全型音箱、KDW660/12B 矿用隔爆兼本安型电源、中继网关、广播客户端、寻呼话筒等设备构成。

广播音箱安装在井下巷道、工作面、井底侯车室、变电所等人员集中的场所，当煤矿突发事件需要人员紧急撤离时，地面调度指挥中心工作人员及时迅速以广播的方式，

迅速通过设在地面、井下重点防范区域的广播音箱下达调度指令，对现场人员进行通知和疏导，指挥场人员迅速、有序、安全地撤离危险区域；广播音箱也可以与调度室直接对讲，辅助调度挥人员了解现场情况，最大程度减少灾害影响和灾害救援过程中的次生影响，从而有效的指导人员的安全撤离。日常也可作为煤矿单位安全宣传、教育的手段， 在指定区域、指定时间播放安全规章、安全措施、注意事项、音乐等，是煤矿安全生产的又一有力保障工具。

# 概述

## 系统建设目标

建设一套完善的应急广播系统，井下设备可接入工业环网交换机传输信号，地面广播主干信号可利用企业管理网传输。井下音响电源就近取电以减少井下电源取电难、供电点多的问题，当发生应急事故时，通过大功率、多功能的音箱，对行人巷道，有人工作的地方均进行广播部署，实现有人区域广播声音全覆盖，以便在紧急关头声音没有盲区，最大限度地减少人员损失。达到应急情况下的人员安全撤离。

日常播放安全标语、播放新闻和轻松的音乐，既能宣传安全教育又能陶冶矿工情操。

## 设计原则

#### 先进性和可扩展性

随着现代信息技术的发展，新产品、新技术层出不穷。因此本系统在投资费用许可的情况下应充分利用现代最新技术，以使系统在尽可能长的时间内与社会发展相适应。但由于现代科学技术的飞速发展，故必须充分考虑今后的发展需要，设计方案必须具备前瞻性和可扩展性。这种可扩展性不仅充分保护了甲方的投资，而且具有较高的综合性能价格比。本系统对此均作了充分考虑，预留了各种接口，极便于系统的扩展和升级。

#### 科学性和规范性

矿井 IP 广播系统与一般广播系统不同，要求高校稳定，必需从系统设计开始，包括施工、安装、调试直到最后验收的全过程，都严格按照国家有关的标准和规范，做好系统的标准化设计和科学的管理工作。最后提交正规的测试验收报告及全套施工图纸和

技术资料供甲方存档。特别是作为井下安全生产项目，必须确保整个工程经得起各方面的和较长时间的严格考验。

#### 安全性和可靠性

矿井 IP[广播系统的建设，直接影响着用户的使用效果、外部形象及投资回报，因此系统设计必须安全、可靠，本方案已充分考虑采用成熟的技术和产品，在设备选型和系统的设计中尽量减少故障的发生。并从线路敷设、设备安装、系统调试以及对甲方人员的技术培训等方面，都必满足可靠性的要求。特别重要的一点是本方案选用的所有主要关键设备，均符合煤矿安全使用标准。

## 遵循的规范和标准

1. 《煤矿安全规程》-最新版
2. 《煤矿井下安全避险“六大系统”建设完善基本规范》（试行）〔2011〕
3. 《爆炸性环境用防爆电气设备本质安全型电路和电气设备要求》GB3836.4-2000
4. 《爆炸性环境用防爆电气设备通用要求》GB3836.1-2000
5. 《爆炸性环境用防爆电气设备》GB3836.2-2000
6. 《煤炭工业矿井设计规范》GB 50215-2005
7. 《电子计算机场地通用规范》GB2887-2000
8. 《煤矿安全监控系统通用技术要求》AQ2601-2006
9. 《煤矿安全生产监控系统通用技术要求》MT/T1004-2006
10. 《煤矿通信、自动化产品型号编制方法和管理办法》MT/T286-1992
11. 《煤矿安全质量标准化基本要求及评分方法(试行)》 (煤安监行管[2013]1 号文)
12. 国家安全监管总局、国家煤矿安监局关于建设完善煤矿井下安全避险“六大系统”的通知（安监总煤装【2010】146 号）
13. 其它相关的国家或行业标准或规范
14. 以上标准或规范，应以其最新版本为准。

## 设备运行环境条件

#### 地面部分：

1） 电源：AC220V±25% 50Hz

2） 相对湿度：20－70% **井下部分：**

1） 电源： AC 127/660V，±25% 50Hz

2） 温度： 0～＋40℃

3） 相对湿度：≤95%

4） 大气压力：85～106kPa

1. 环境噪声：75dB
2. 允许在有瓦斯、粉尘爆炸危险环境中使用，无破坏绝缘设备的腐蚀性气体。

# 系统介绍

## 系统优势

KT123 IP 广播系统基于组播和软交换技术架构，是新一代全 IP 架构的多媒体广播系统，系统涵盖现有广播系统的功能。并且只要有网络可达地方都可安装广播音箱。

* 功能丰富，并提供二次开发接口，可与安全监测系统实现报警联动；
* 基于标准 SIP 协议，支持 NO.7/PRI/NO.1/QSING/信令协议，实现和调度通信及无线通信的互联互通；
* 信号音质好，从音源的制作到传输全部数字化、网络化，系统信噪比高。音源文件格式灵活多样，用户可自行录制制作；
* 扩容方便，只要网络联通即可增加新的广播终端，无需对线路进行改造，也不需要专门布线。同时对广播终端支持自动部署和集中配置，便于开通和维护。也可以通过网络对单个终端进行远程管理和设置；
* 可靠性强，广播主机支持主备冗余工作模式，提供“电信级”可靠服务；
* 系统接口丰富，可和的调度通信、无线通信系统、皮带扩播喊话系统对接通信；
* 系统支持安全监测、人员定位的、矿山自动化平台报警信息联动功能，可根据用户需求进行相应开发。

## 系统主要功能

矿用 IP 应急广播系统是专为煤矿开发的融合当今前沿计算机技术、通讯技术、网络广播技术的新一代广播系统，具有技术先进、可靠性高、抗干扰性强、音质好、扩音范围广、广播方式多种多样等特点。

### 多种广播功能

全区报警

广播员手动发起对所有分区和终端的报警任务

紧急报警

实时对分区或终端发起报警

实时采播

广播员实时对分区或终端发起本地音乐、本地收音机等广播

打铃方案

用打铃方案来对定时打铃任务统一管理

群呼

由终端音箱或者平台发起对某个分区组的呼叫

节目源的分类管理

音频文件按文件夹形式进行管理

#### 全体广播

可对所有终端同时进行全矿广播，通过寻呼台的一键呼叫功能即可实现对全体广播音箱的喊话功能。

#### 分区域广播

可对单个或几个区域分别进行广播（如办公区、井下候车室、食堂），做到单独控制，区域（群组）可以根据用户的需求进行自由设定。

#### 定点广播

管理中心可对各区域任意主音箱进行 IP 寻址，实现点对点广播。**4.定时自动广播**

通过广播管理软件可按设置的节目表对单个、多个分区或全区域内的音箱进行自动播放。煤矿可将安全教育、标语、轻松音乐等常用曲目，存储在硬盘上，实现全自动非线性播出。无需人工干预，即可自动播放，实现了真正无人值守。可按照周期制作不同的播放方案，实现按时循环播放。

#### 5.音源种类丰富

系统客户端支持 MP3 和 wav 两种格式的音频文件，同时还可以通过寻呼话筒上的音频输入接口对音箱直接进行广播。

### 语音通信功能

![](/media/202206//20220606170939401815.png)

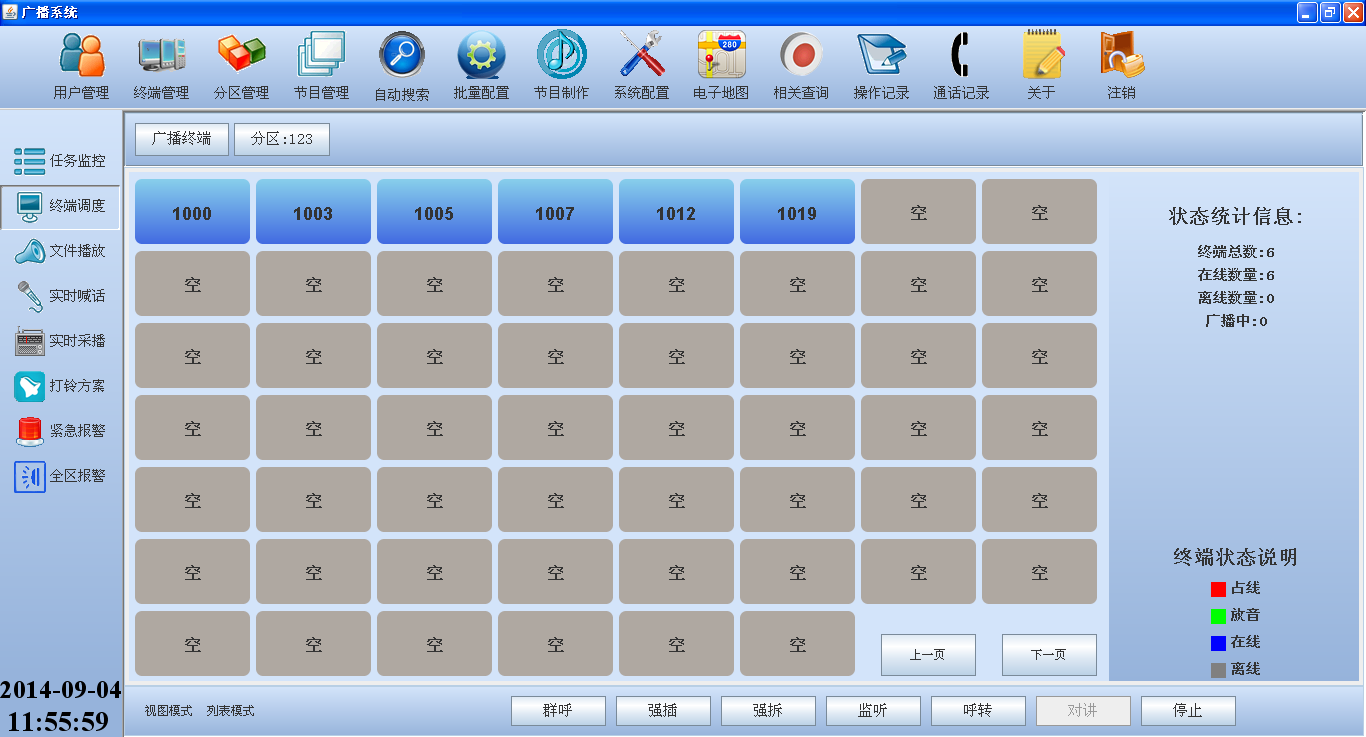

图 1：广播通信对讲界面

#### 系统内部通话功能

广播系统配有语音交换模块，可以满足数据交换类的软交换业务，实现调度对讲功能，包括“强插”“强拆”“监听”“对讲”“群呼”等。

井下广播音箱与井上管理中心（调度室）之间可以进行双向对讲。

音箱具有网络麦克风模块，普通音箱（KXY12）需要与管理中心通话时，只需按一下(紧急呼叫)按键，此时音箱停止广播，进入讲话状态，讲话内容就会实时传送到管理中心，管理中心调度人员也可通过管理软件实时对在线的主音箱进行对讲回话，设有群组呼叫按键可对同组音箱（自由设定）进行呼叫，同组的音箱都可以听到喊话。

KXY12(A）广播音箱除具有紧急呼叫、群组呼叫能外还配有拨号键盘，可拨打系统内任一音箱或一组音箱。

同理，通过广播管理软件可以实现局域通话功能，可以代替目前的模拟局域通信系统或扩音电话。

#### 系统通信对接功能

KT123 广播系统通过配套中继网关可与调度通信、无线通信对接通信，将煤矿现有的主要通信系统融合互联互通。

* + 1. **综合管理功能 1.广播系统用户权限管理**(1)、系统管理员

系统管理员是系统的最高权限管理员，拥有广播系统的全部操作权限。可创建多个

广播管理员。 (2)、广播管理员

广播管理员不可以对广播系统的用户进行管理。

![](/media/202206//20220606170939549067.png)

图 2：系统管理员登录界面

#### 终端音配置箱管理功能

![](/media/202206//20220606170939558524.png)对于已经注册到平台上的终端（包括音箱和寻呼台），系统可以自动加载终端列表， 另外，系统可以对终端进行增、删、改、查和查询终端状态等配置。

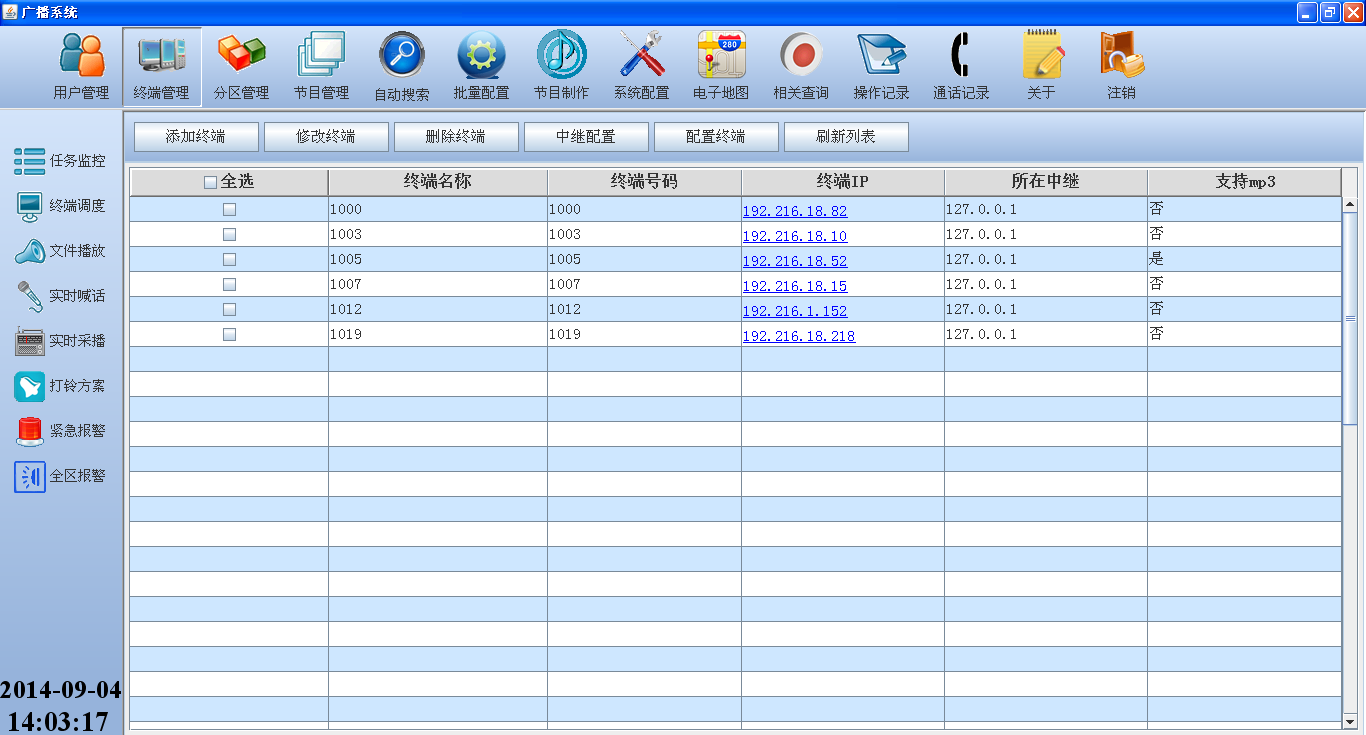

![](/media/202206//20220606170939571980.png)图 3：已注册音箱列表

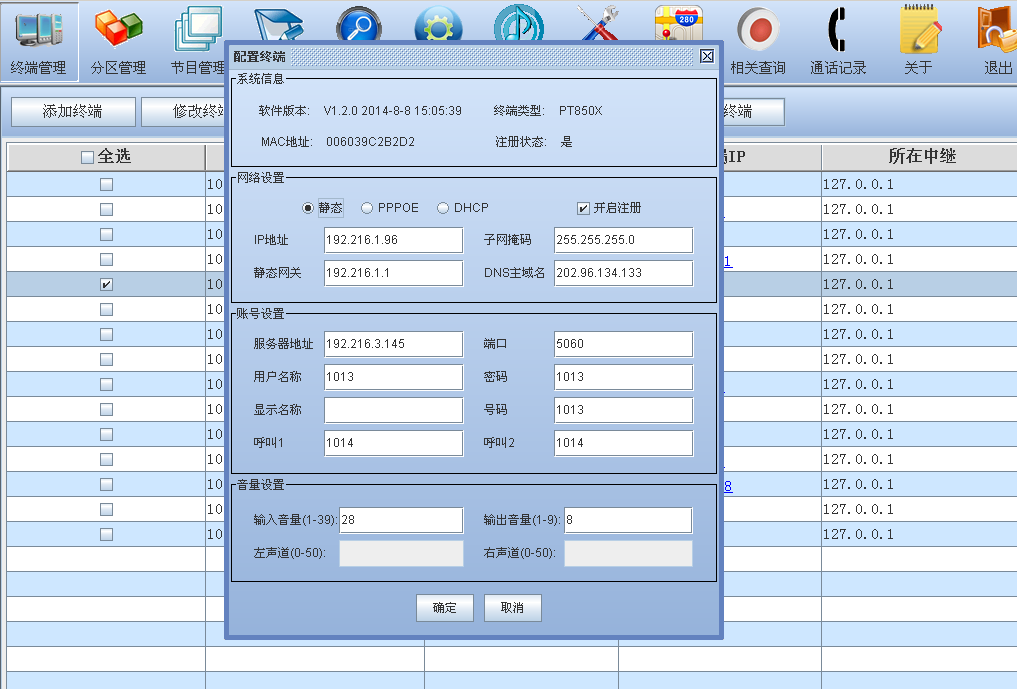

图 4：音箱配置

#### 分区管理功能

分区号码也是一个可以拨打的号码，终端音箱或寻呼台拨打分区号码时发起对分区组所有音箱的群组呼叫。

![](/media/202206//20220606170939582231.png)

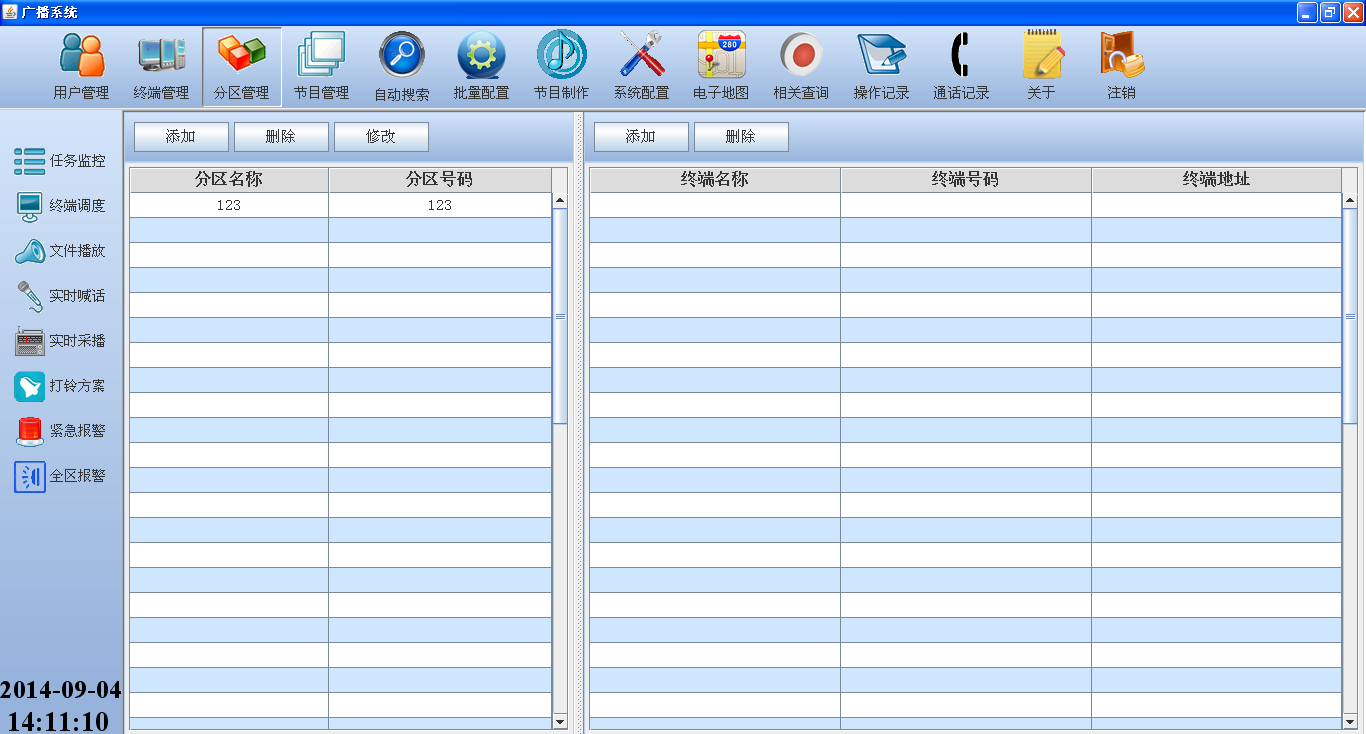

图 5：广播系统分区功能配置

#### 节目管理功能

![](/media/202206//20220606170939637180.png)系统支持 mp3、wav、wav16 格式的语音文件批量进行上传到服务器。也可以删除更换语音文件，在系统内可以建不同的文件夹用于存放不同种类的音频播放文件，方便用户查找使用。

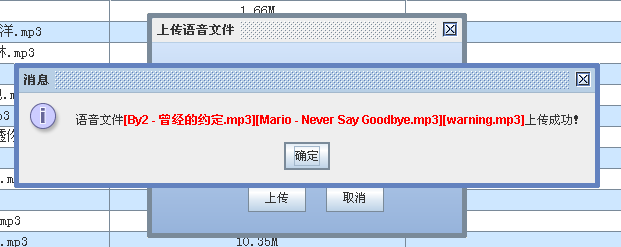

图 6：音频文件上传

![](/media/202206//20220606170939645444.jpeg)

图 7：播放文件夹配置

#### 广播音箱在线状态监测：

![](/media/202206//20220606170939652446.png)

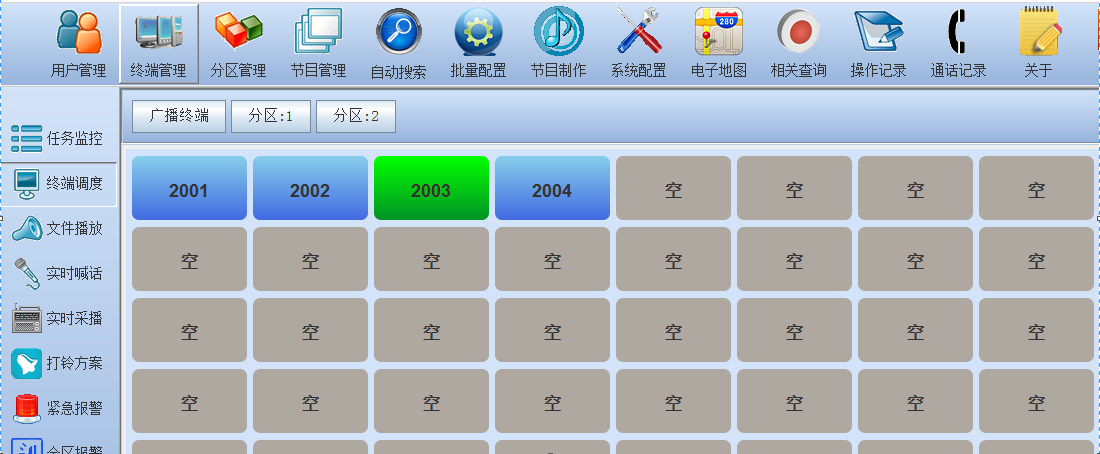

图 8：广播音箱在线状态监测

系统通过主控机对井下各广播音箱进行在线巡检和测试，按照音箱地址显示工作状态，及时发现故障。

#### 通话录音及录音查询功能

系统服务器系统支持对广播通话系统内容进行全部录音，有助于对广播内容的严格

把控。

![](/media/202206//20220606170939667500.jpeg)

图 9：广播、通话录音查询

#### 系统操作记录查询功能

![](/media/202206//20220606170939675968.jpeg)系统服务器自动记载管理人员对广播系统的所有操作记录，便于管理维护及事后追查。

## 系统架构

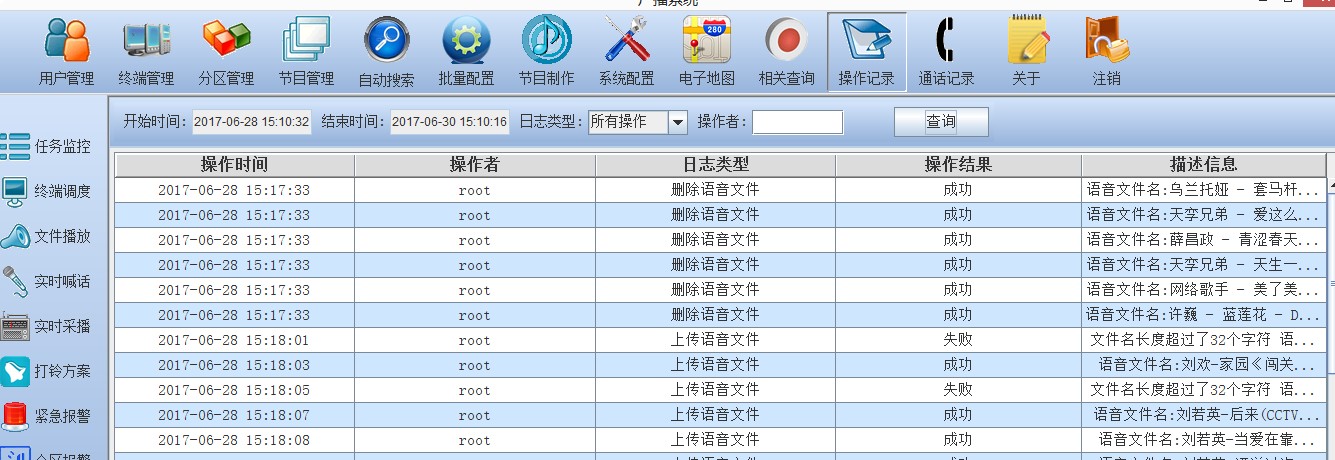

图 10：系统操作记录查询

系统采用 C/S 架构，由广播服务器、广播客户端、KXY12（A）矿用广播音箱、矿用隔爆兼本安电源、广播寻呼台、管理软件、传输通信部分组成。

**备注**：如客户有特殊需求，同一系统内可配置多个客户端和寻呼台，由系统管理员分配不同权限进行相应的播音及系统管理工作。

![](/media/202206//20220606170939735161.jpeg)

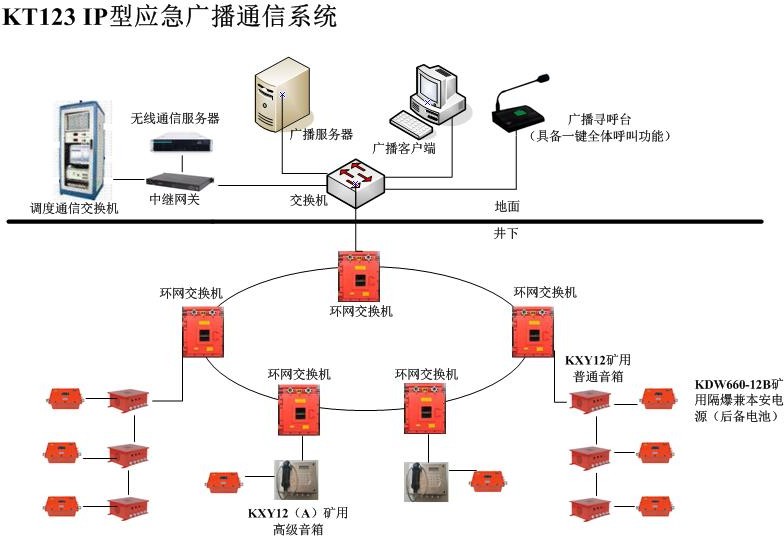

图 11：KT123 广播系统架构图

### 基于标准 SIP 协议的广播服务器

基于标准 SIP 协议的广播服务器是 IP 网络广播系统的控制中心，设备注册、网络交换、通话录音、中继互联等功能，采用 Linux 操作系统，稳定高效。

服务器软件是系统的核心，为广播客户端提供数据接口服务，为音箱提供定时播放和实时点播媒体服务，响应各音箱的通话请求。音频节目菜单经过整理编排后，可以通过网络上传至系统服务器。

### 广播客户端及软件

普通电脑安装客户端软件配合广播寻呼台即可完成日常播音及系统管理工作。

### 通信传输部分

主干采用纯工业以太网的数字传输，利用 TCP/IP 技术直接接入环网交换机，不需要额外的音频信号转换器直接将压缩后的音频信号以压缩打包方式通过网线或光线传输至进行的以太网交换机，保证了音频信号的完整性和实时性。

### 终端音箱

KXY12(A)矿用音箱，完成网络音频流的同步接收及音频解压后进行语音信号放大。

基于高性能嵌入式计算机的矿用音箱，能够处理高速网络信号，采用硬件音频解码，具有自动纠错功能，高保真音效平衡。

## 广播系统布置方案

1、在主副井口、井底车场、运输调度室、变电所、上下山绞车房、水泵房、主要机电设备硐室、井下主运输皮带转载点、移动变电站、采掘工作面等人员集中场所必须安设广播音箱。

2、掘进工作面距端头 10 米～30 米范围内，安设广播音箱；采煤工作面距两端 10 米～20 米范围内，分别安设广播音箱；采掘工作面的顺槽长度大于 1000 米时，在顺槽中部安设广播音箱。

采煤工作面广播系统的设置：

![](/media/202206//20220606170939747578.png)![](/media/202206//20220606170939755255.png)10～20m

![](/media/202206//20220606170939764611.png)![](/media/202206//20220606170939769608.png)![](/media/202206//20220606170939774641.png)![](/media/202206//20220606170939779417.png)![](/media/202206//20220606170939784185.png)![](/media/202206//20220606170939833139.png)![](/media/202206//20220606170939841254.png)![](/media/202206//20220606170939855560.png)![](/media/202206//20220606170939860709.png)![](/media/202206//20220606170939865535.png)![](/media/202206//20220606170939870088.png)10～20m

10-20m

图 12：U 型通风方式采煤工作面广播系统的设置

掘进工作面广播系统的设置如图所示：

![](/media/202206//20220606170939930577.png)

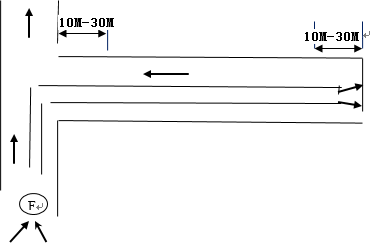

图 13：单巷掘进工作面广播系统的设置

![](/media/202206//20220606170939937248.png)![](/media/202206//20220606170939942246.png)![](/media/202206//20220606170939946916.png)![](/media/202206//20220606170939952099.png)![](/media/202206//20220606170939955525.png)![](/media/202206//20220606170939959086.png)![](/media/202206//20220606170939962427.png)![](/media/202206//20220606170939965908.png)![](/media/202206//20220606170939969486.png)![](/media/202206//20220606170939973085.png)![](/media/202206//20220606170939976834.png)10m-30m

10-30m

图 14：双巷掘进工作面广播系统的设置

**备注**：广播音箱具体安装位置根据用户的现场实际需求确定。

# 系统主要设备参数

## KT123 系统

* + 1. 支持对所有广播音箱进行分区，区域数量不限；
    2. 不同类型广播任务有优先级，不用的用户也分优先级，支持多广播任务并行；
    3. 音源选择多样化；
    4. 灵活的定时广播任务；
    5. 紧急报警功能；
    6. 单播、组播、全体播放功能；
    7. 单个呼叫、群组呼叫、全体呼叫功能；
    8. 与调度通信、无线通信、皮带扩播系统通信对接功能；

10.矿井安全监测系统实现报警联动功能。**系统参数**：

系统容量

系统支持组播协议，单系统支持 10000 广播终端

协议信令

支持 SIP 协议、NO.7/PRI/NO.1/QSING/信令协议

音频采样

16-48KHZ

广播放音编码

MP3、WAV

音频通信编码

ILBC、G.711/G.722/G.729/723 编码方式

系统容量

系统可接入广播音箱 150 台以上

## IP 网络广播控制主机（音频服务器）

#### 产品功能：

IP 网络广播控制主机(音频服务器)是 KT123 矿用 IP 网络广播系统的控制中心，建议使用高配置工控机或服务器，完成终端管理、音频管理等管理功能，为各网络终端、接口等提供数据交接服务，为各网络终端提供定时播放和实时广播控制服务。

IP 网络广播控制主机(音频服务器)实现功能：

* 全数字化的广播主控机，基于 TCP/IP 协议的网络上运行；
* 模拟音频信号输入、输出及 TCP/IP 网络数字信号输出，兼容任意传统模拟广播设备转换；
* 终端、接口及传统的广播设备相结合所组成网络广播系统，可实现网络化背景音乐播放、定时、分区、寻呼、对讲等强大功能；
* 完善的实时监听功能，可监听终端的现场环境；
* 系统可将调度员对终端用户的讲话形成录音文件进行存储，以便查询。

## KXY12（A）矿用广播音箱

![](/media/202206//20220606170939988222.jpeg)

图 17：KXY12（A）矿用高级广播音箱

**主要技术指标：** 工作电压：DC 12V

工作电流：≤1800MA

频响：优于±6dB（350～3000Hz） 话音信号失真：≤10％

声音强度：≥85dB（A）（音频线输入 1000Hz，100mv 时） 操作按钮：拨号键盘、紧急呼叫按钮、群组呼叫按钮

其它：不锈钢外壳，通话手柄（与扩音自动哦切换）、液晶显示屏尺寸规格：300（长）*250（宽）*170（高）

## 4.5 KDW660/12B 矿用隔爆兼本安直流稳压电源

![](/media/202206//20220606170939994511.jpeg)

图 18：KDW660/12B(B)矿用爆兼本安直流稳压电源

#### 产品功能：

矿用隔爆兼本质安全型电源是融合了隔爆技术、本安技术、开关电源技术和 UPS 技术的高科技产品，有二组输入与一组输出等级可供选择，使用范围较广。另外该电源具

有启动快、保护功能齐全的特点，故障排除后能自动恢复工作。

隔爆兼本质安全型电源是一种允许在甲烷、煤尘等爆炸危险环境中使用的通用隔爆兼本质安全型电源，它具有输出电压稳定，带过流过压保护功能,体积小巧，重量轻， 装拆移位使用十分方便，并有后备电源，适用于有瓦斯、煤尘爆炸危险的矿山井下、露天矿、选煤厂等工作场所，用于向矿用本安音箱提供本安电源以及向通信分站等要求不间断供电的隔爆型设备提供不间断的直流稳压电源。其后备电池可保证在交流电停电情况下可连续工作 2 小时以上。

#### 设备参数：

输入电压:AC 90~900V

本安额定输出电压:2 路隔离本安 DC12V 本安额定输出电流:1800MA

尺寸规格：320（长）*240（宽）*150（高）

## 4.4 桌面式 IP 广播寻呼台技术规格

#### 产品功能：

图 19：桌面式 IP 广播寻呼台

支持 SIP 协议和 IGMP 组播协议的应急广播通信对讲寻呼话筒，用于在调度指挥中进行指挥对讲应用，或者在吵杂环境进行扩声应用，可进行广播、双向对讲、电话呼叫、监听等应用。

设备可以和 IPPBX 交换机、指挥调度机、广播对讲等系统配合应用。

设备支持一键紧急呼叫、一键对讲、电话拨号、喇叭和麦克的音量调节、喇叭和麦克静音控制、发起定时广播、取消当前广播、紧急组广播、全网紧急广播、监听、来电显示、状态显示。

**接**口及特性：

1. DC12V：电源输入，兼容支持 24V；
2. 电源控制开关：控制电源上电；
3. 网口：LAN 口；
4. 音频输入 MIC IN：支持 3.5mm 和 6.22mm 规格 MIC 输入，接模拟寻呼话筒；
5. 输入音源音量调节钮；
6. 音频输出：支持 RCA（莲花头）和接线柱两种形式输出；
7. LINE 接口：标准的线路接口，line out 可端接电脑音箱和功放等设备。
8. 支持 SIP 协议；
9. 内置 5W 喇叭，可外接 10W 无源定阻音箱；
10. 可外接调音台、功率放大器；
11. 提供 96ms 回音消除技术；

12) 支持 G.722、G.729、G.711、G.723、G.726 语音对讲编码协议；
13) 支持 MP3、WAV 高清广播音频编码；
14) 提供 4*5 键盘和 128*64mm 显示屏；

# 系统主要设备清单

**北京富力通 KT123 矿用广播通信系统标准配置清单**

**序号**

**设备名称**

**规格参数**

**单位**

**数量**

**备注**

**一**

**调度指挥中心部分**

1

IP 网络广播控服务器

2U 专用服务器

台

1

富力通

2

IP 网络广播软件(含

分控软件)

KT123 矿用广播通信系统

V1.0

套

1

富力通

3

IP 式桌面寻呼话筒

寻呼话筒 具有 MIC、组呼、

LED 屏、自带 15W 功放

台

1

富力通

4

广播客户端

普通电脑

台

1

台式机

5

网络交换机

华为（HUAWEI） 非网管 24

口千兆 交换机

台

1

如果用户有交换机

可不配置

6

中继网关

KT123-MG

套

1

富力通，对接调度

通信、无线通信， 根据需求配置

**二**

**井下部分**

1

矿用本安型音箱（高级）

KXY12（A) 高级音箱 ，不锈钢外壳，带拨号键盘、显示

窗口、话筒

台

富力通，按需配置

2

矿用隔爆兼本安电源

KDW660/12B（B）

台

富力通，按需配置

3

矿用光缆

MGTS-4B/6B/8B

km

按需配置

4

矿用网线

MHYV 4×2

km

按需配置

5

矿用电源电缆

MVV 3*2.5mm2

km

按需配置

6

矿用隔爆电源三通接

线盒

BHD2-40/660(380)-3T

个

按需配置

7

光纤跳线

FC-SC 3M

条

国产

**三**

**井下设备安装辅材及**

**附件**

国产

批

1

国产
